Growatt SPF 3000TL LVM-ES 設定・費用計算

こんにちは！！オーナーの児玉です。

Growatt SPF 3000TL LVM-ES 単相三線で使っていて、不具合もなく無事動作しております。（ﾎッ）

で、数日経過してのレビューです。

■環境

・Growatt SPF 10000T DVM-MPV ハイブリッドインバーター
・ソーラーパネル 415W 15枚（５直列ｘ３並列）6225W＋12枚（４直列ｘ３）4980W、計11205W）
・蓄電池 Growatt ARK 51.2V 50Ah (2.56kWh) ｘ３台　計：7.68kWh
・パネルの向き：北西（発電効率：約70％？）

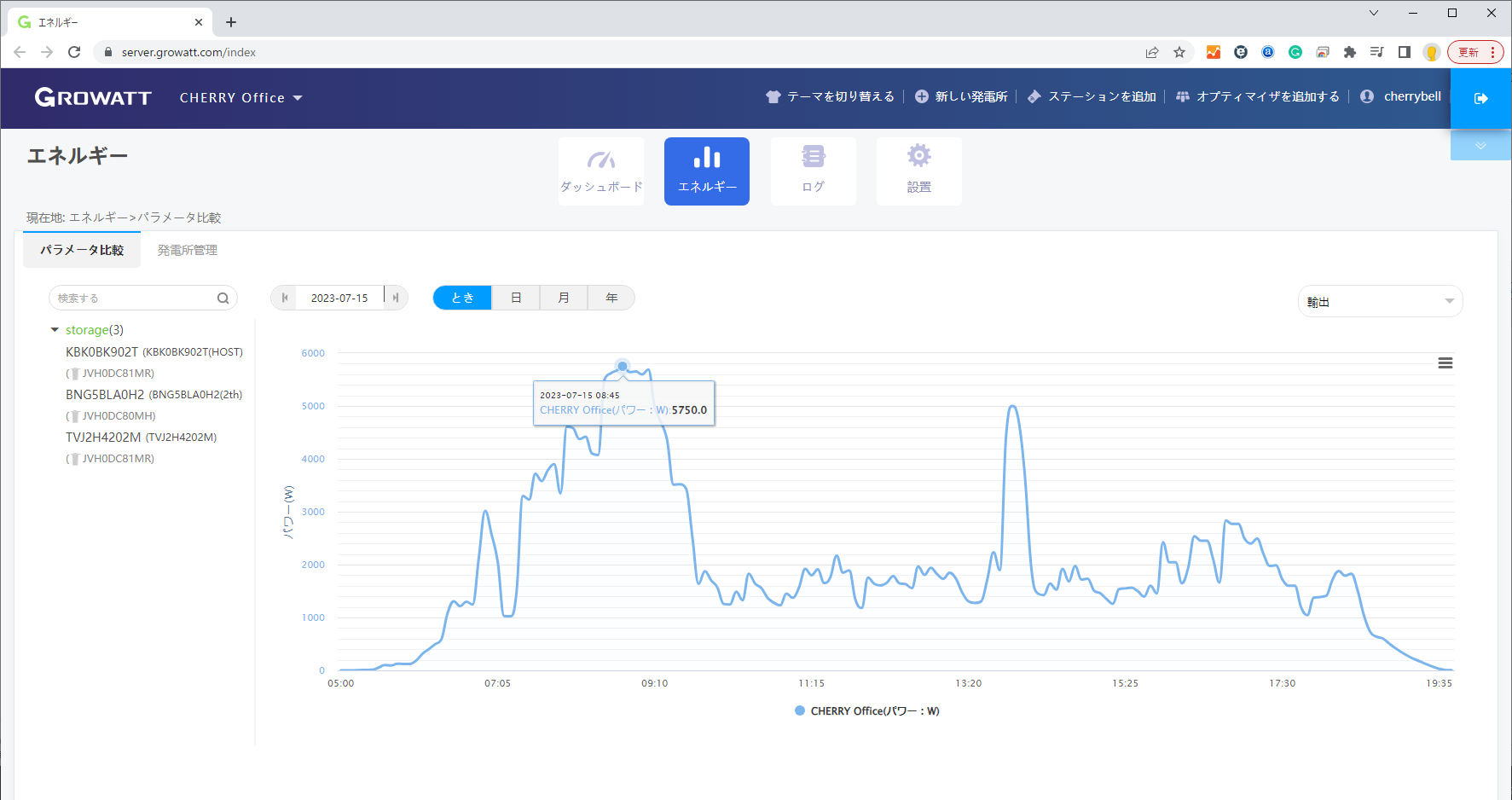

7月天気の良い日で 5750W。

合計11205W あるパネル。本来、南向きに設置できていれば、70％で7800W。
5750Wはその73％。効率は北向き65％、西向き85％と書いてあるので、真ん中を取って75％。

まぁ～そんなものなのかな。

それでも、ずっと約5700Wで発電していないのはなぜ・・・かと軽く説明します。

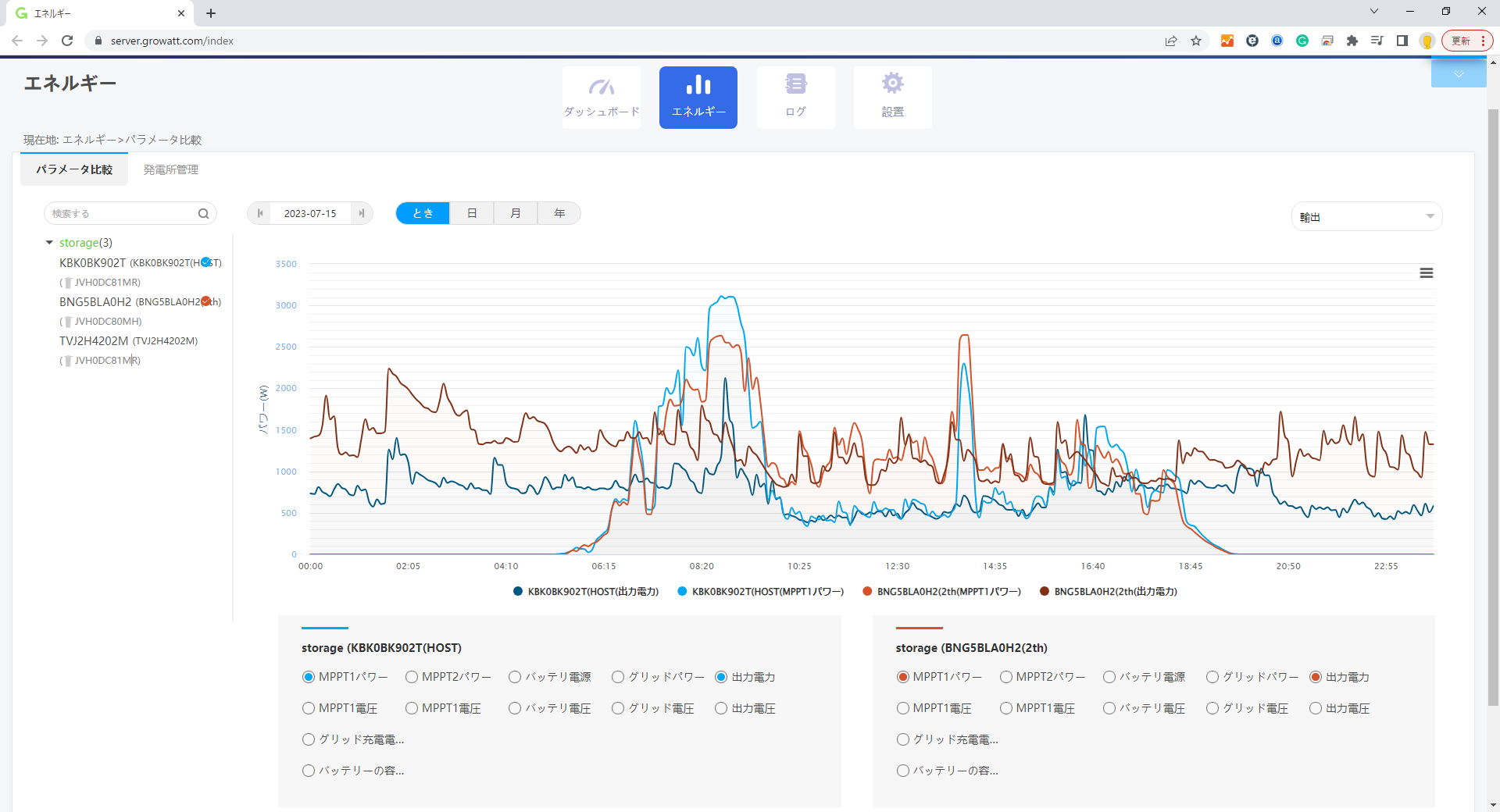

２系統それぞれ見てみます。

青系ラインが１台目、赤系ラインが２台目。
ちょっと第二系統の赤系のみ見てみます。

ちょうど１２時ぐらいを見ると・・MPPTパワーと出力電力がほぼ同じ値に。
これは、出力電力分をソーラーが発電しているということ。
つまり、必要な電力以上にソーラーは発電しないということです。

８時～10時ぐらいは、出力よりも、発電量の方が高くなっているのは、なぜかというと、夜中になくなった蓄電池に充電をしているからです。バッテリー電源も表示させてみると

黒のラインがバッテリー電源です。マイナスは充電をしているということです。

ちょっといろいろ計算してみます。
今使用している蓄電池は、 Growatt ARK 51.2V 50Ah (2.56kWh) ｘ３台です。
1台の最大充電電流は25A。3台なので75A。だけど、単相三線仕様で２台で運用しているので、１台での最大バッテリー充電電流は約37A。37Aｘ充電電圧58.4Vだと、約2160Wぐらいは最大充電できます。

そこまで充電電力がいっていないので、第二系統はまだ多く充電できそうですね。

ちなみに、第一系統。

充電電力は2088Wなので、ほぼほぼ最大充電していそうです。

ちょっと余談ですが、このGrowatt SPF 3000TL LVM-ES の最大充電電力は、4000Wなので、バッテリーへの充電はこの約2000Wが最大ですが、パネルを増やしてあげれば、出力としてあと2000Wまで発電できるということですね。ただその瞬間の出力がなければ、出力＋充電電量が最大発電量になります。

で、
バッテリーSOCの挙動はこんな感じ。

天気が良いと 9時50分にはバッテリーは満タンになります。
その後も、発電量⇒出力はほぼ補っているので、もうちょっと電気を買わないでいいようにしたいです。

これが、MPPTパワー（発電）、バッテリー電源、グリッドパワー（買っている電気）、出力電量の図。

この、オレンジの箇所がもったいない。
バッテリーの30%までしか使用しないという設定だけど、30%で商用電源を使い始めるんだけど、バッテリー残量は下がってきていて、おそらくハイブリッドインバーターの電力は、バッテリーを使ってるのかなと思う。そして20%まで下がると、商用電源から50%まで充電する。
一度20%になると、次は30％になった時点で商用電源からバッテリーを充電し始める。
発電が開始されるまでは、こういう挙動になってしまうのだろうな、、、

より多く電源を使う事を考えると・・20%まで下がったらを減らすことも考えられるが、そこまで使用すると、バッテリー寿命が短くなってしまうので、30%のままにしておいた方が良さそう。
そこから 50%まで充電するのを、40％ぐらいに減らそうかなと思っています。

追加蓄電池の検討（事務所の場合）
一般家庭はもっと使用電気量が少なくなるのと、昼よりも夜間が増える傾向もあると思うので、あくまで計算方法としてということで。

昼間の発電は十分。すべての負荷電力は補っているが、もっと発電できる能力はある。
そして夜21時～朝6時半までは、蓄電池残量がなくて、電気を買っている。

計算してみる。

約9時間半。約2kW。＝19kWh/日の電気量を使っている。
19kWh x 30日＝570kWh/月　ｘ　約24円＝13680円/月　　年間164,160円
で、蓄電池（以下すべてCAN接続可能モデル）
・GROWATT ARK LV 51.2V 50Ah 2.56kWh　
・Growatt Hope 4.8L-C1 　　　　　　　 4.8kWh　　
・CHERRYBELL TE4000PRO 51.2V 100Ah　5.12kWh

すべて6500サイクルとして、1日１サイクルとして、17.8年間
17.8年ｘ164000円＝291万円。わおっ！
ちなみに、夜間料金14円で計算しても、17.8年で170万円
蓄電池は買った方が良さそう。

19kWh　÷　5.12kWh　＝　3.7台。3台:90万、4台:120万
19kWh　÷　 4.8 kWh　＝　3.9台。3台:90万、4台:120万

実際、何台いるの？と、今7.68kWhの容量があって、+19kWh必要。
Growatt ARKモデルであれば、7台追加。
他モデルであれば、合計 26.68kWh CHERRYBELL 5.12kWhであれば、約５台。

一応、発電量も計算すると、11kW（パネル容量）ｘ2.7（1日あたり年間平均発電量）＝29.7kWh
それに、北西ということで、75％にすると、22.3kWh。夏場はいいだろうけど、冬がちょっと足りないかな。

と、計算はしたものの、次、バッテリーが入荷したら、5.12kWh x 3台15.3kWhでやってみよう。

思った以上に、バッテリーの注文があって、今すべての48Vバッテリー在庫がなくなってます
